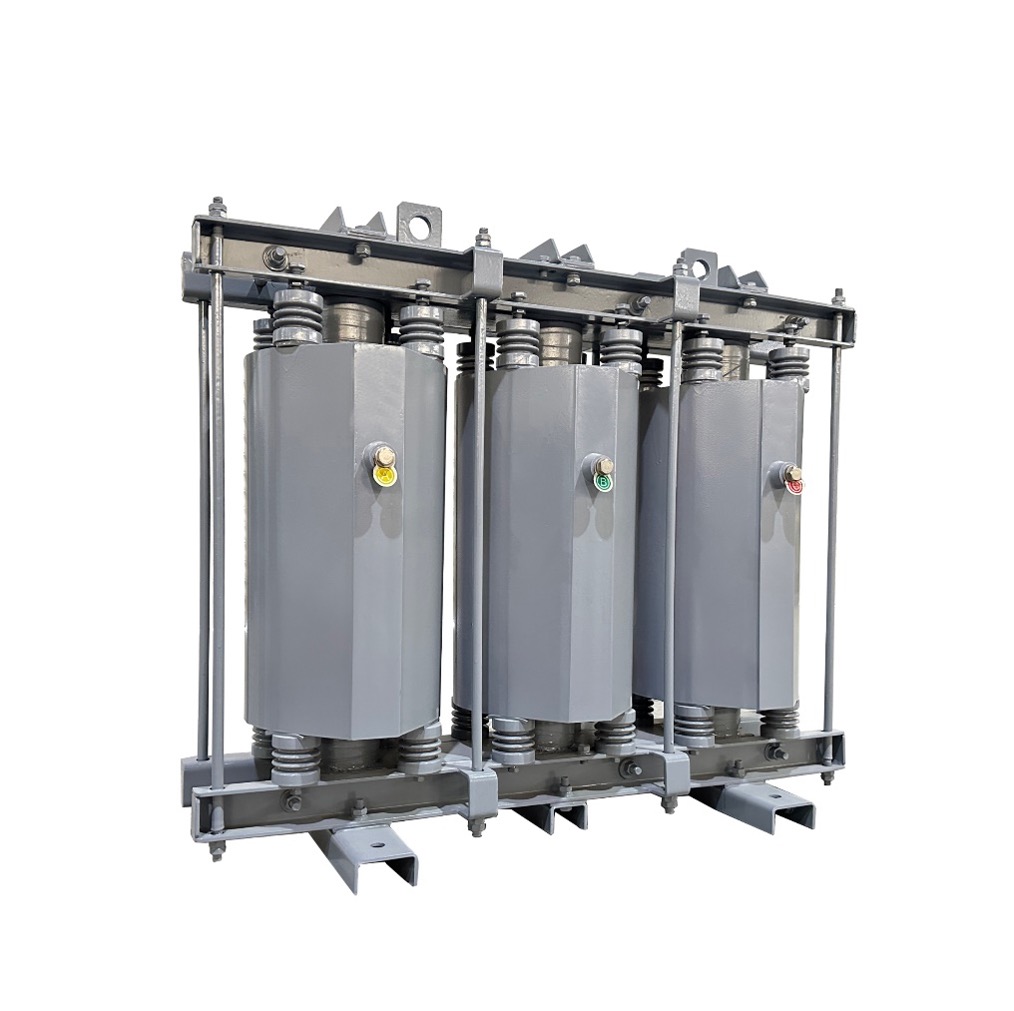

串联电抗器

概述

串联电抗器是连接在高压并联电容器组回路中的关键设备，用于限制合闸涌流、抑制电网谐波、防止电容器谐振损坏，同时优化系统无功功率补偿效果。其额定电压覆盖‌3kV～

35kV‌电力系统，适用于变电站、轨道交通、冶金石化等领域。

执行标准

GB/T1094.6-2011　电力变压器第6部分：电抗器

DL462　　　　　　串联电抗器订货技术条件

JB5346　　　　　串联电抗器

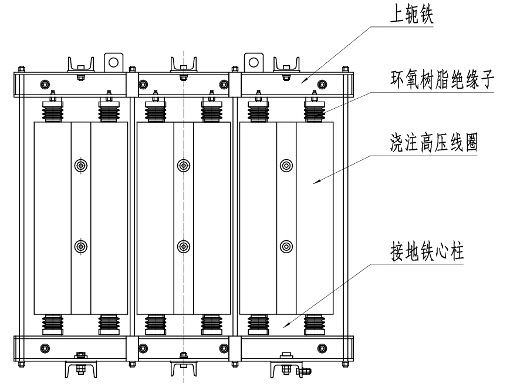

技术特点-结构原理图

技术特点-性能优势

采用环氧树脂真空浇注线圈和进口硅钢片铁芯，具备高机械强度、防水及低局部放电量特性。硅橡胶防震垫吸收高频振动，降低运行噪音。自冷式设计，无需额外冷却系统。通过调整‌电抗率‌（4.5%～14%），与电容器构成 ‌LC 无源滤波回路‌，针对性滤除 3次、5次、7次等危害性谐波，避免谐波放大和谐振。典型配置：‌6%电抗率‌抑制 5次/7次谐波，‌14%电抗率‌针对 3次谐波。有效将电容器组投切时的涌流从数十倍额定电流降至安全范围，保护电容器及投切开关。改善长距离输电线路的电压分布，减轻轻载线路的电容效应，降低工频过电压风险。

型号含义

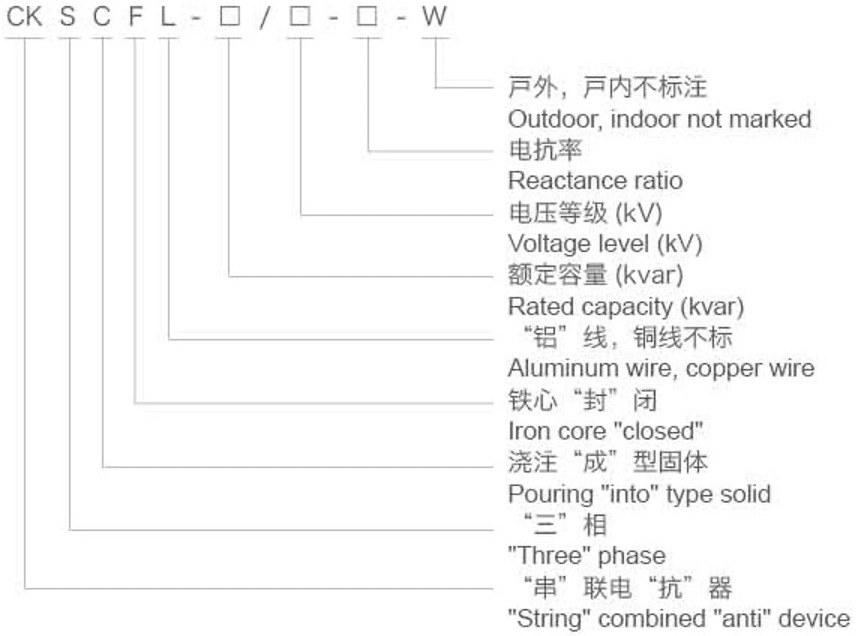

串联电抗器

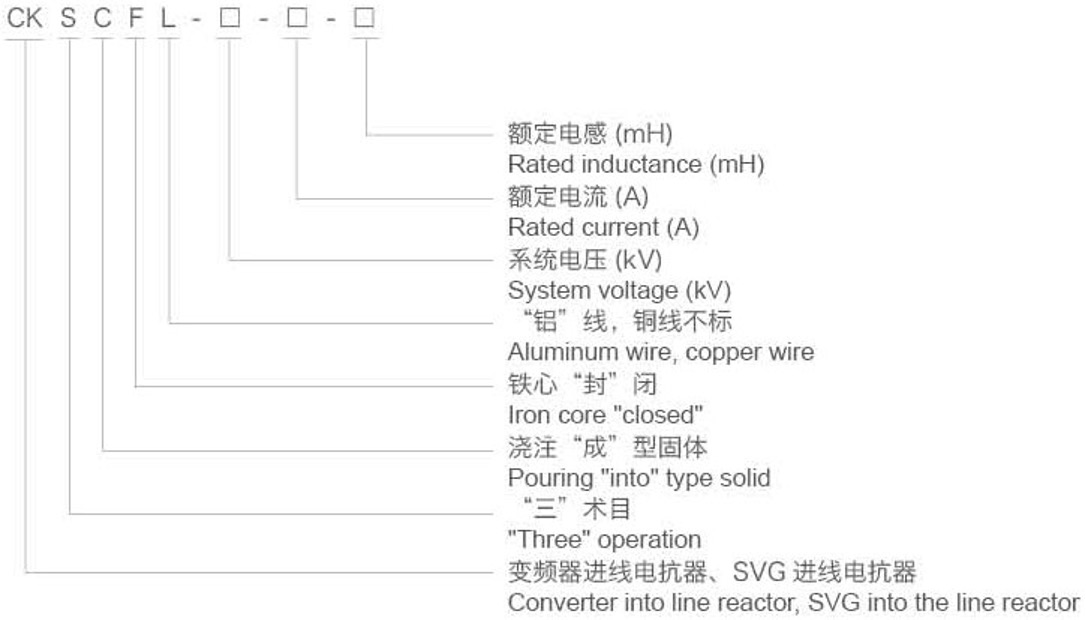

变频器进线电抗器、SVG进线电抗器

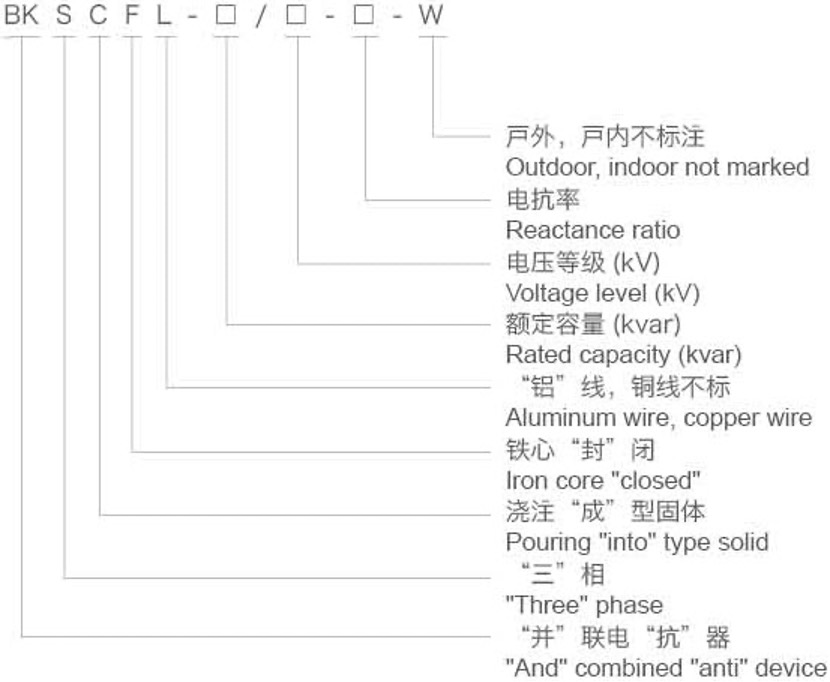

并联电抗器

技术参数

结构：线圏采用环氧树脂浇注全密封，铁芯接地
绝缘水平	l0kV	AC42/LI75kV(外绝缘按海抜 3000m设计）
	20kV	AC66/LI125kV(外绝缘按海拔 3000m设计）
	35kV	AC95/LI200kV(外绝缘按海抜 3000m设计）
允许长期过电流倍数：串联电抗器1.35倍，其他电抗器1.1倍O 串联电抗器短时电流(0.5s):40in 允许长期过电流倍数下的温升：≤57K 冷却方式：自然冷却绝缘等级：F级

声压级水平dB（A）
额定容量Sn Kvar	声级水平 dB（A）
Sn＜80	50
80≤Sn＜125	52
125≤Sn＜200	53
200≤Sn＜315	55
315≤Sn＜500	57
500≤Sn＜800	59
800≤Sn＜1250	61
1250≤Sn＜2000	64
2000≤Sn＜3150	66

规格参数

型号	额定容重 (kvar)	额定电压 (kV)	额定电流 (A)	重置 (kg)	外形尺寸 (mm)			安装地脚尺寸 (mm)
型号	额定容重 (kvar)	额定电压 (kV)	额定电流 (A)	重置 (kg)	L	W	H	A	B
CKSCFL-9/10-6	9	10	7.9	120	630	340	710	280	280
CKSCFL-18/10-6	18	10	15.7	170	690	380	770	300	320
CKSCFL-24/10-6	24	10	21.0	20	690	380	880	300	320
CKSCFL-36/10-6	36	10	31.5	280	885	380	830	340	320
CKSCFL-42/10-6	42	10	36.7	300	885	380	920	340	320
CKSCFL-54/10-6	54	10	47.2	360	885	380	930	340	320
CKSCFL-60/10-6	60	10	52.5	420	960	420	870	360	360
CKSCFL-72/10-6	72	10	63.0	460	960	420	950	360	360
CKSCFL-90/10-6	90	10	78.7	550	1100	450	995	600	350
CKSCFL-120/10-6	120	10	105.0	700	1150	500	1100	650	400
CKSCFL-144/10-6	144	10	126.0	790	1260	500	1050	700	400
CKSCFL-180/10-6	180	10	157.0	980	1400	550	1060	800	450
CKSCFL-216/10-6	216	10	189.0	1150	1400	550	1160	800	450
CKSCFL-240/10-6	240	10	209.0	1250	1500	600	1150	1000	500
CKSCFL-270/10-6	270	10	236.0	1300	1500	600	1270	1000	500
CKSCFL-300/10-6	300	10	262.4	1420	1500	600	1350	1000	500
CKSCFL-360/10-6	360	10	314.9	1550	1550	700	1380	1100	600
CKSCFL-480/10-6	480	10	209-9	2050	1700	750	1420	1200	650
CKSCFL-600/10-12	600	10	240.6	2350	1800	800	1465	1150	700
CKSCFL-720/10-12	720	10	288.7	2850	1900	800	1470	1200	700
CKSCFL-840/10-12	840	10	336.8	3450	1900	800	1630	1200	700
CKSCFL-960/10-12	960	10	384.9	3780	1950	850	1650	1250	750
CKSCFL-216/35-6	216	35	54.5	160	1640	600	1300	900	500
CKSCFL-300/35-6	300	35	75.8	280	1745	600	1390	1110	500
CKSCFL-420/35-6	420	35	106.1	500	1640	600	1770	1040	500
CKSCFL-576/35-6	576	35	145-5	980	1865	650	1660	1190	550
CKSCFL-648/35-6	648	35	163.6	1300	1865	650	1760	1190	550
CKSCFL-960/35-6	960	35	242.4	1940	2015	700	1940	1290	600

规格参数

型号	额定容重 (kvar)	额定电压 (kV)	额定电流 (A)	重置 (kg)	外形尺寸 (mm)			安装地脚尺寸 (mm)
型号	额定容重 (kvar)	额定电压 (kV)	额定电流 (A)	重置 (kg)	L	W	H	A	B
CKSCFL-9/10-6	9	10	7.9	120	630	340	710	280	280
CKSCFL-18/10-6	18	10	15.7	170	690	380	770	300	320
CKSCFL-24/10-6	24	10	21.0	20	690	380	880	300	320
CKSCFL-36/10-6	36	10	31.5	280	885	380	830	340	320
CKSCFL-42/10-6	42	10	36.7	300	885	380	920	340	320
CKSCFL-54/10-6	54	10	47.2	360	885	380	930	340	320
CKSCFL-60/10-6	60	10	52.5	420	960	420	870	360	360
CKSCFL-72/10-6	72	10	63.0	460	960	420	950	360	360
CKSCFL-90/10-6	90	10	78.7	550	1100	450	995	600	350
CKSCFL-120/10-6	120	10	105.0	700	1150	500	1100	650	400
CKSCFL-144/10-6	144	10	126.0	790	1260	500	1050	700	400
CKSCFL-180/10-6	180	10	157.0	980	1400	550	1060	800	450
CKSCFL-216/10-6	216	10	189.0	1150	1400	550	1160	800	450
CKSCFL-240/10-6	240	10	209.0	1250	1500	600	1150	1000	500
CKSCFL-270/10-6	270	10	236.0	1300	1500	600	1270	1000	500
CKSCFL-300/10-6	300	10	262.4	1420	1500	600	1350	1000	500
CKSCFL-360/10-6	360	10	314.9	1550	1550	700	1380	1100	600
CKSCFL-480/10-6	480	10	209-9	2050	1700	750	1420	1200	650
CKSCFL-600/10-12	600	10	240.6	2350	1800	800	1465	1150	700
CKSCFL-720/10-12	720	10	288.7	2850	1900	800	1470	1200	700
CKSCFL-840/10-12	840	10	336.8	3450	1900	800	1630	1200	700
CKSCFL-960/10-12	960	10	384.9	3780	1950	850	1650	1250	750
CKSCFL-216/35-6	216	35	54.5	160	1640	600	1300	900	500
CKSCFL-300/35-6	300	35	75.8	280	1745	600	1390	1110	500
CKSCFL-420/35-6	420	35	106.1	500	1640	600	1770	1040	500
CKSCFL-576/35-6	576	35	145-5	980	1865	650	1660	1190	550
CKSCFL-648/35-6	648	35	163.6	1300	1865	650	1760	1190	550
CKSCFL-960/35-6	960	35	242.4	1940	2015	700	1940	1290	600

订货须知
